(华中科技大学2005年考研试题)如图16一18所示含理想变压器的电路中 N为线性无源对称双口网络
(华中科技大学2005年考研试题)如图16一18所示含理想变压器的电路中，N为线性无源对称双口网络，Z1=Z2=0．5Z3=Z，2—2端口的开路电压为
，2—2端口图示方向下的短路电流为
。试确定双口网络N的Z参数。假定
、Z已知。
请帮忙给出正确答案和分析，谢谢！
参考解答
481***105
2024-12-06 02:32:08
正确答案：先确定N的1一1'端口左侧的等效电路再用已知条件确定N的Z参数。
根据以上求解可以画出等效电路如图16一19所示。
设N的Z参数为
则有：

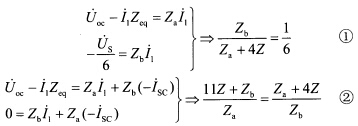

联立式①、②得： Za=2ZZb=Z则网络N的Z参数为：
先确定N的1一1'端口左侧的等效电路,再用已知条件确定N的Z参数。根据以上求解,可以画出等效电路如图16一19所示。设N的Z参数为,则有：联立式①、②,得：Za=2Z,Zb=Z则网络N的Z参数为：
