（大连理工大学2004年考研试题）如图9-48所示正弦稳态电路 已知C=250μF gm=0.025
（大连理工大学2004年考研试题）如图9-48所示正弦稳态电路，已知C=250μF，gm=0.025S，
，ω=100rad/s。请问ZL为何值时，ZL可从电路中获取最大功率，并求该最大功率的值。
请帮忙给出正确答案和分析，谢谢！
参考解答
481***105
2024-12-07 01:13:25

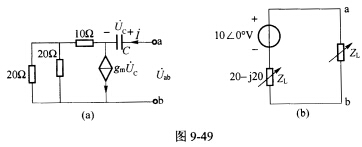

正确答案：断开ZL求戴维南等效电路。将独立源置零得到如图9-49（a）所示的等效电路。(1)开路电压：
(2)等效电阻：
设外施激励为
可得
可得戴维南等效电路如图9-49（b）所示。当ZL=Zab=20+20j时可从电路中获取最大功率最大功率为
断开ZL,求戴维南等效电路。将独立源置零,得到如图9-49（a）所示的等效电路。(1)开路电压：(2)等效电阻：设外施激励为,可得可得戴维南等效电路如图9-49（b）所示。当ZL=Zab=20+20j时,可从电路中获取最大功率,最大功率为
