图9-20所示电路中 (1)电容C1为何值时电流I最大?I的最大值为多少?并求此时的电压u1。(2
图9-20所示电路中, (1)电容C1为何值时电流I最大?I的最大值为多少?并求此时的电压u1。(2)电容C1为何值时电流I最小?I的最小值为多少?并求此时的电压u1。
请帮忙给出正确答案和分析,谢谢!
参考解答

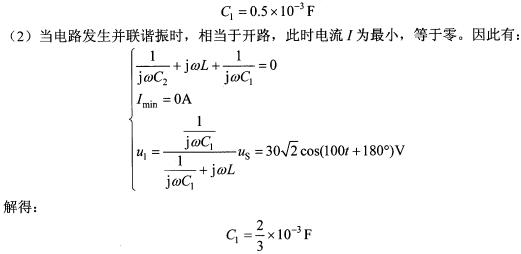

正确答案:(1)根据图9.20所示电路当L和C1发生串联谐振时相当于短路此时整个电路的阻抗为最小电流为最大。因此有:解得:
(1)根据图9.20所示电路,当L和C1发生串联谐振时,相当于短路,此时整个电路的阻抗为最小,电流,为最大。因此有:解得:
