图9．8所示电路 有源线性电阻网络Nss的端口电压u随β变化而不同 当β＝1时 u=20V；当β＝一
图9．8所示电路，有源线性电阻网络Nss的端口电压u随β变化而不同，当β＝1时，u=20V；当β＝一1时，u＝12v。求β为何值时外部电路从网络Ns获取最大功率，此功率为多少?
请帮忙给出正确答案和分析，谢谢！
参考解答
420***105
2024-12-07 01:00:03

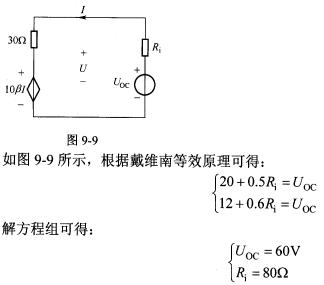

正确答案：分析题意并结合实际电路图利用分压关系可得：U=(30+10β)I代入已知数据则可得: β=1I=0.5Aβ=-1I=0.6A

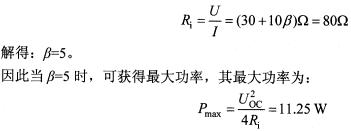

根据最大功率传输定理要计算出电阻Ns的最大功率只需要得出电阻Ns两端的戴维南等效电路使电阻Ns共轭的值等于戴维南等效电路的电阻值此时电阻Ns获得最大功率。因此可以得出：
分析题意并结合实际电路图,利用分压关系可得：U=(30+10β)I代入已知数据,则可得:β=1,I=0.5A,β=-1,I=0.6A根据最大功率传输定理,要计算出电阻Ns的最大功率,只需要得出电阻Ns两端的戴维南等效电路,使电阻Ns共轭的值等于戴维南等效电路的电阻值,此时电阻Ns获得最大功率。因此,可以得出：
