电路如题图E7-3所示 已知uI1=-0.1 V uI2=-0.8 V uI3=0.2 V RI1=
电路如题图E7-3所示,已知uI1=-0.1 V,uI2=-0.8 V,uI3=0.2 V,RI1=60 kΩ,RI2=30 kΩ,RI3=20 kΩ,RF=200 kΩ,并且集成运算放大器是理想的。试计算图示电路的输出电压uO及平衡电阻R2。
请帮忙给出正确答案和分析,谢谢!
参考解答

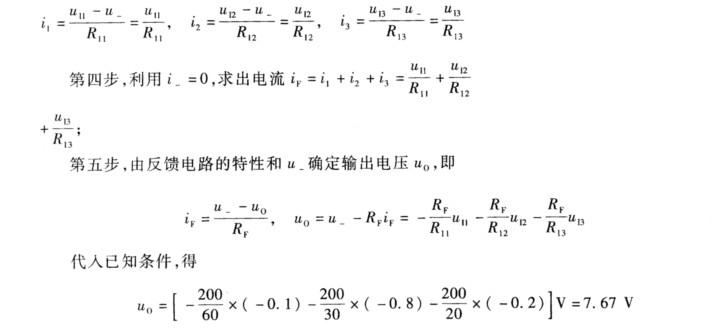

正确答案:电路中存在负反馈判断为线性应用用六步法求输出电压与输入电压的关系。 第一步利用i+=0求出同相输入端的电压u+=0; 第二步利用u+≈u-确定反相输入端电压u-≈u+=0: 第三步利用上面求出的u-求电流i1i2i3即 第六步检验输出电压是否在线性范围内。 根据运算放大器的最大输出电压(近似为电源电压)检查其计算结果是否在线性范围内如果结果小于运算放大器的最大输出电压则结果正确;如果结果大于运算放大器的最大输出电压则实际输出结果应为运算放大器的最大输出电压。 平衡电阻 R2=R11∥R12∥R13∥RF=9.52 kΩ
电路中存在负反馈,判断为线性应用,用六步法求输出电压与输入电压的关系。第一步,利用i+=0,求出同相输入端的电压u+=0;第二步,利用u+≈u-,确定反相输入端电压u-≈u+=0:第三步,利用上面求出的u-,求电流i1,i2,i3,即第六步,检验输出电压是否在线性范围内。根据运算放大器的最大输出电压(近似为电源电压),检查其计算结果是否在线性范围内,如果结果小于运算放大器的最大输出电压,则结果正确;如果结果大于运算放大器的最大输出电压,则实际输出结果应为运算放大器的最大输出电压。平衡电阻R2=R11∥R12∥R13∥RF=9.52kΩ
