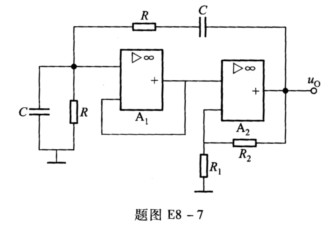

运算放大器构成的正弦波振荡电路如题图E8-7所示。 (1)在图中标明运算放大器的同相 反相输入端；
运算放大器构成的正弦波振荡电路如题图E8-7所示。 (1)在图中标明运算放大器的同相、反相输入端； (2)电路起振和哪些参量有关?应如何选择? (3)振荡频率和哪些参量有关?写出其表达式。
请帮忙给出正确答案和分析，谢谢！
参考解答
420***105
2024-12-05 14:20:46

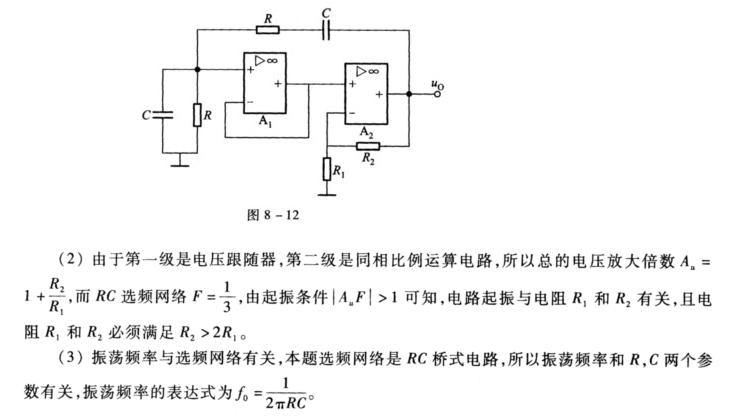

正确答案：(1)与上题比较本题多了一级运算放大器由于两个运算放大器应组成放大电路所以第一级运算放大器A1应为电压跟随器即A1的上输入端为同相输入端A1的下输入端为反相输入端；为了电路能满足振荡的相位条件第二级运算放大器A2应为同相比例运算电路即A2的上输入端为同相输入端A2的下输入端为反相输入端。运算放大器的同相、反相输入端如图8-12所示。 2.jpg)
(1)与上题比较,本题多了一级运算放大器,由于两个运算放大器应组成放大电路,所以第一级运算放大器A1应为电压跟随器,即A1的上输入端为同相输入端,A1的下输入端为反相输入端；为了电路能满足振荡的相位条件,第二级运算放大器A2应为同相比例运算电路,即A2的上输入端为同相输入端,A2的下输入端为反相输入端。运算放大器的同相、反相输入端如图8-12所示。
