在RL串联电路中 已知R=5Ω L=15 mH 接在电压为 的电源上 求电路中的电流i 电路的有功
在RL串联电路中，已知R=5Ω，L=15 mH，接在电压为
的电源上，求电路中的电流i，电路的有功功率、无功功率，并画出电压、电流的相量图。
请帮忙给出正确答案和分析，谢谢！
参考解答
463***105
2024-12-05 14:17:01

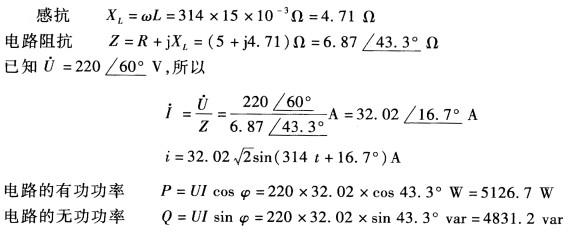

正确答案：
注意：(1)电路的功率因数角即是电路的阻抗角；(2)有功功率的单位是瓦(w)而无功功率的单位是乏(var)。 电压电流的相量图如图3—41所示。
注意：(1)电路的功率因数角即是电路的阻抗角；(2)有功功率的单位是瓦(w),而无功功率的单位是乏(var)。电压电流的相量图如图3—41所示。
