理想运算放大器组成如题图E7-8所示电路写出Uo=f(U1 U2 U3 U4)的关系式。请帮忙给

大学本科已帮助：人时间:2024-12-05 13:49:03

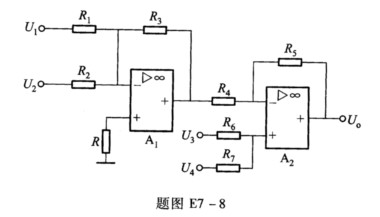

理想运算放大器组成如题图E7-8所示电路，写出Uo=f(U1，U2，U3，U4)的关系式。

请帮忙给出正确答案和分析，谢谢！

473***105

2024-12-05 13:49:03



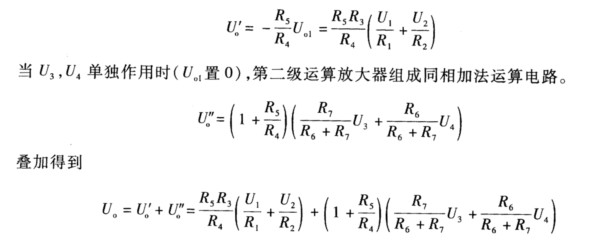

正确答案：第一级运算放大器组成反相加法运算电路对于第二级用叠加定理求解。当U_oI单独作用时(U₃U₄置0)第二级运算放大器组成反相比例运算电路。
第一级运算放大器组成反相加法运算电路对于第二级,用叠加定理求解。当UoI单独作用时(U3,U4置0),第二级运算放大器组成反相比例运算电路。
