对称三相电源线电压为400 V 有一星形联结的电阻负载 每相电阻R=20Ω 经RL=1Ω的导线接在电
对称三相电源线电压为400 V，有一星形联结的电阻负载，每相电阻R=20Ω，经RL=1Ω的导线接在电源上。试求：各相电流和负载端的线电压各为多少(忽略电源内阻)?
请帮忙给出正确答案和分析，谢谢！
参考解答
481***105
2024-12-05 13:30:13

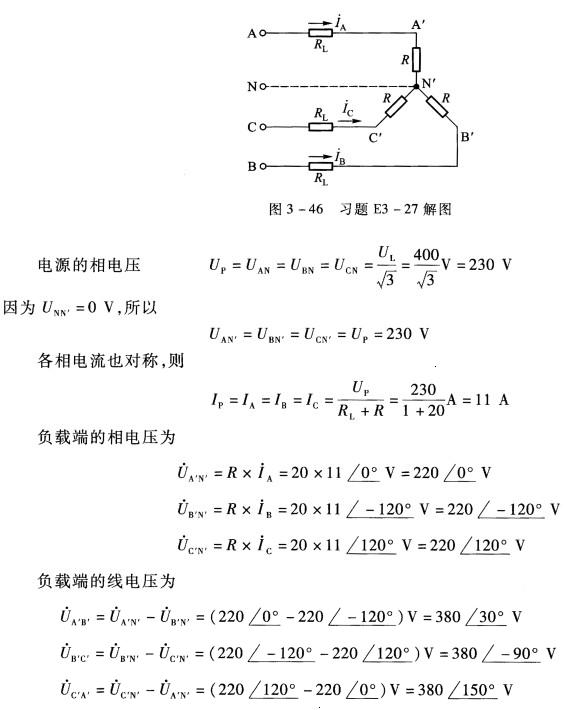

正确答案：因负载对称所以不论有无中性线N和N'两点电位都相等负载的电压、电流都对称接线示意图如图3—46所示。图中中性线画成虚线表示可以有也可以无。 依题意对称三相电源的线电压 UL=UAB=UBC=UCA=400 V
因负载对称,所以不论有无中性线,N和N'两点电位都相等,负载的电压、电流都对称,接线示意图如图3—46所示。图中中性线画成虚线,表示可以有,也可以无。依题意,对称三相电源的线电压UL=UAB=UBC=UCA=400V
