参考解答
481***105
2024-12-06 16:39:24

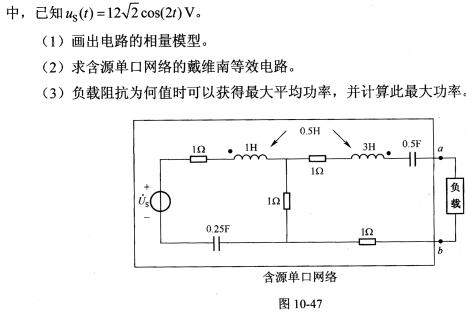

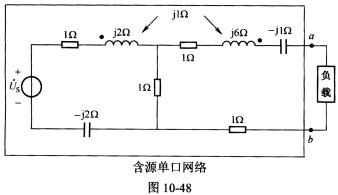

正确答案：(1)分析图10-47可画出该电路的相量模型如图10-48所示。

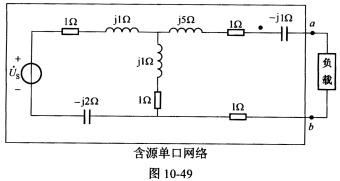

(2)从消去互感的相量模型中计算含源单口网络的戴维南等效电路如图10-49所示。

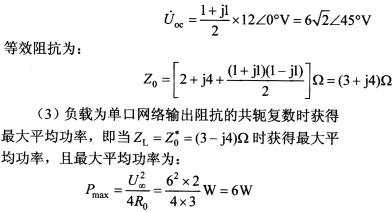

开路电压为：
(1)分析图10-47,可画出该电路的相量模型如图10-48所示。(2)从消去互感的相量模型中计算含源单口网络的戴维南等效电路如图10-49所示。开路电压为：
