参考解答
4j8***105
2024-12-06 16:06:47

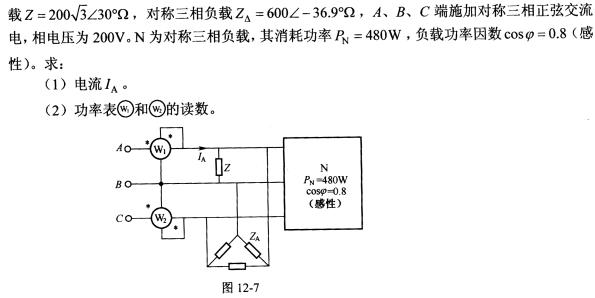

正确答案：根据题意可知该电路为A彳、B、C三端施加对称三相正弦交流电其负载包括对称三相负载和单相负载。 (1)求电流IA。 移走单相负载则电路为对称三相电路其单线图如图12．8所示。

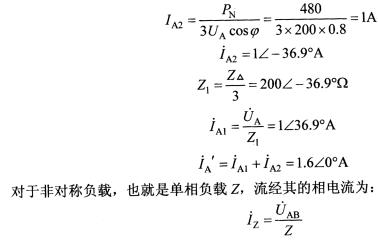

设UA=200∠0°V则有：

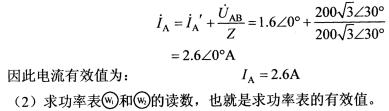

则总电流为：

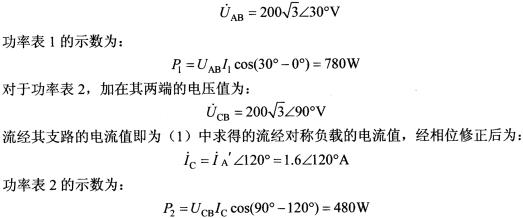

对于功率表1可知功率表所在支路的电流值只需要计算出加在功率表的电压值即可。加在功率表l的电压值为：
根据题意可知,该电路为A彳、B、C三端施加对称三相正弦交流电,其负载包括对称三相负载和单相负载。(1)求电流IA。移走单相负载,则电路为对称三相电路,其单线图如图12．8所示。设UA=200∠0°V,则有：则总电流为：对于功率表1,可知功率表所在支路的电流值,只需要计算出加在功率表的电压值即可。加在功率表l的电压值为：
