参考解答
481***105
2024-12-06 15:24:02

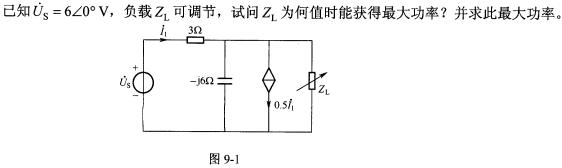

正确答案：分析图9一l所示电路可知要求ZL为何值时电路的最大功率则需要计算出除ZL外电路的等效电路。除ZL以外电路的戴维南等效电路如图9．2所示。
利用基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL)可得：

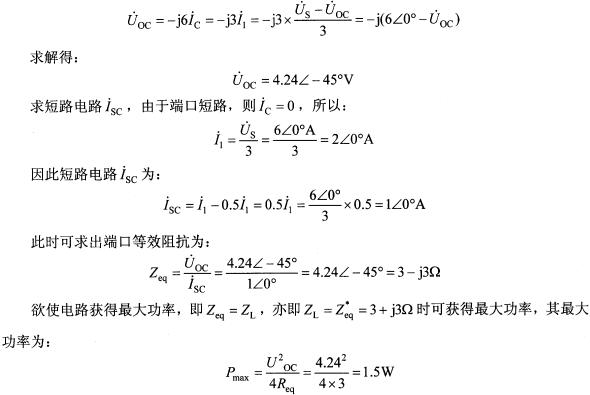

此时等效电路的开路电压如下：
分析图9一l所示电路可知,要求ZL为何值时电路的最大功率,则需要计算出除ZL外电路的等效电路。除ZL以外电路的戴维南等效电路如图9．2所示。利用基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL),可得：此时等效电路的开路电压如下：
