参考解答
406***105
2024-12-06 15:25:20

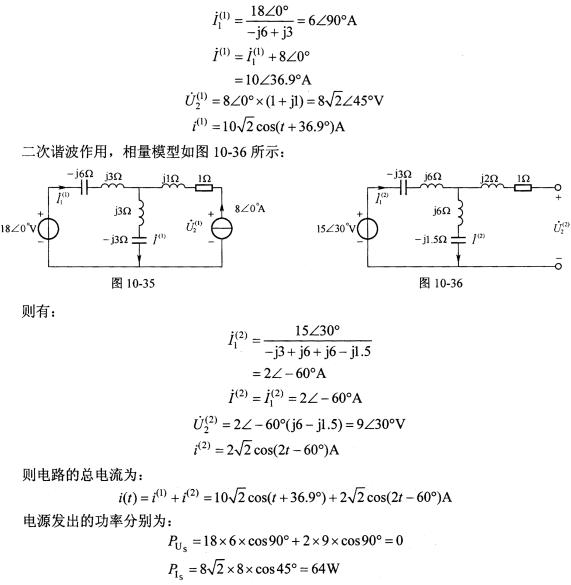

正确答案：先作去耦等效电路再分别计算基波作用和二次谐波作用的电路如图10．34所示：
基波作用时相量模型如图10．35所示：则有：
先作去耦等效电路,再分别计算基波作用和二次谐波作用的电路,如图10．34所示：基波作用时,相量模型如图10．35所示：则有：
