(重庆大学2006年考研试题)如图7一68所示电路在换路前已经工作了很长时间 求5Ω电阻电压的初始值

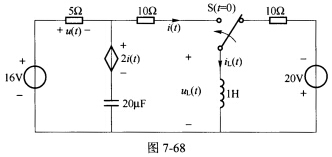

(重庆大学2006年考研试题)如图7一68所示电路在换路前已经工作了很长时间，求5Ω电阻电压的初始值u(0+)以及电感电压的初始值uL(0+)。
请帮忙给出正确答案和分析，谢谢！
参考解答
473***105
2024-12-07 05:51:32
正确答案：根据换路定理开关动作前后电感电流为：iL(0+)=iL(0-)=一20／10=-2A 开关动作前后电容两端电压为：uC(0+)=uC(0-)=16V 利用KVL定理可得5Ω电阻电压初始值为：u(0+)=-2i(0+)=4V 电感电压的初始值为：uL(0+)=16一u(0+)一10i(0+)=32V
根据换路定理,开关动作前后电感电流为：iL(0+)=iL(0-)=一20／10=-2A开关动作前后电容两端电压为：uC(0+)=uC(0-)=16V利用KVL定理,可得5Ω电阻电压初始值为：u(0+)=-2i(0+)=4V电感电压的初始值为：uL(0+)=16一u(0+)一10i(0+)=32V
