(同济大学2009年考研试题)如图11一21所示含理想运放电路中 已知R1=R2=1Ω C1=0．5
(同济大学2009年考研试题)如图11一21所示含理想运放电路中，已知R1=R2=1Ω，C1=0．5F，C2=0．25F。(1)求该电路的电压转移函数
；(2)求激励u1(t)=δ(t)v时的零状态响应u2(t)；(3)求激励u1(t)=4cos(2t+30°)V时的稳态响应u2(t)。
请帮忙给出正确答案和分析，谢谢！
参考解答
473***105
2024-12-06 20:54:03

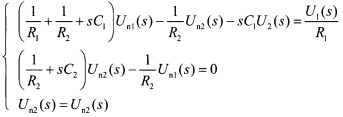

正确答案：(1)如图11-22所示列出节点电压方程：
整理得：
(2)由题意
因此有：u2(t)=4e-2tsin2tε(t)V(3)当u1(t)=4cos(2t+30°)Vω=2rad／s令
则：
因此：u2(t)=3．58cos(2t一33．43°)V
(1)如图11-22所示,列出节点电压方程：整理得：(2)由题意,,因此有：u2(t)=4e-2tsin2tε(t)V(3)当u1(t)=4cos(2t+30°)V,ω=2rad／s,令,则：因此：u2(t)=3．58cos(2t一33．43°)V
