图10.11所示电路中 R=1Ω ωL1=3Ω ωL2=2Ω ωM=2Ω U1=50V。求:开关S打

大学本科 已帮助: 时间:2024-12-06 20:51:44

图10.11所示电路中,R=1Ω,ωL1=3Ω,ωL2=2Ω,ωM=2Ω,U1=50V。求:开关S打开和闭合时的各支路电路。

请帮忙给出正确答案和分析,谢谢!

难度:⭐⭐⭐

题库:大学本科,工学,电气信息类

标签:支路,所示,电路

参考解答

用户头像

481***105

2024-12-06 20:51:44

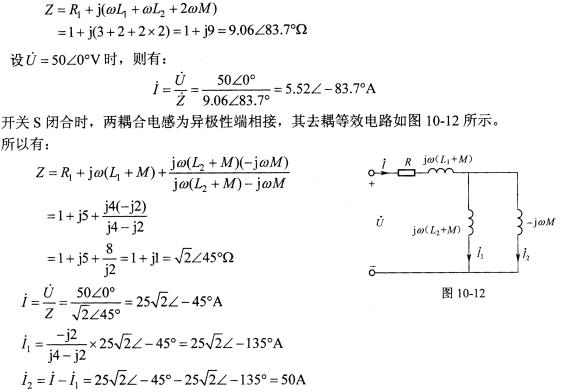

正确答案:分析图10.11所示电路可知开关S打开时为两耦合电感顺向串联则有:
分析图10.11所示电路可知,开关S打开时为两耦合电感顺向串联,则有:
