（1）完成如图1所示的光路图 画出反射光线及折射光线．（2）如图2所示 MN是平面镜 A为发光点 B

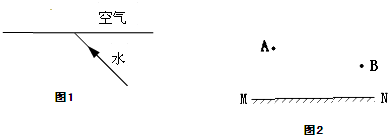

（1）完成如图1所示的光路图，画出反射光线及折射光线． （2）如图2所示，MN是平面镜，A为发光点，B为反射光线上的一点，试画出经过B点的反射光线和这条反射光线的入射光线．

参考解答

463***107

2024-12-22 08:24:41



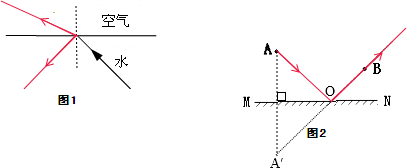

（1）过入射点作出法线，当光从水中斜射入空气中时，同时在水中发生反射，在法线左侧水中作反射光线，使反射角等于入射角； 在法线左侧空气中作折射光线，使折射角大于入射角． （2）作出发光点A在平面镜中的像点A′，连接A′B交与平面镜于点O，连接AO作出入射光线，连接OB作出反射光线，如图：
