（1）请在图（a）中标出人眼通过平面镜M看到发光点S时的光的传播方向 标出光线在平面镜M上发生反射的

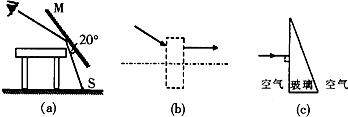

（1）请在图（a）中标出人眼通过平面镜M看到发光点S时的光的传播方向，标出光线在平面镜M上发生反射的反射角及其度数． （2）光线通过透镜时传播的情况如图（b）所示，请在图里的虚框中画出适当透镜类型． （3）如图（c），一束光线从空气中垂直地射到一块三角形玻璃砖的左侧，请在图中画出这束光线进入玻璃砖后、再从玻璃砖的右侧进入空气中的光路图．

参考解答

463***107

2024-12-22 07:55:56



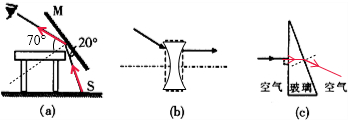

（1）因为人眼通过平面镜M看到发光点S时光的传播方向，故光线从S点发出，经镜面反射到人的眼睛， 由入射光线与镜面的夹角为20°可知，入射角为90°-20°=70°，可得反射角也为70°，在法线右侧画出反射光线，度数等于入射角为70°即可； （2）折射光线比起入射光线更加远离主光轴，所以该透镜对光线有发散作用，因此填凹透镜． （3）光垂直射到玻璃上时，传播方向不变，但从玻璃中斜射入空气中时，折射角大于入射角．如下图所示：
