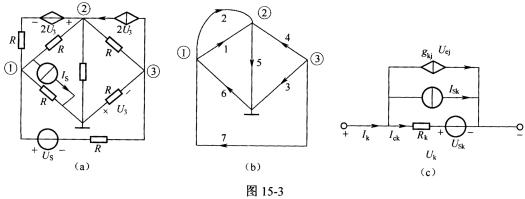

图15．3(a)中各电阻均为R R=1Ω Us＝lV Is=1A 其有向图如图15．3(b)所示
图15．3(a)中各电阻均为R， R=1Ω，Us＝lV，Is=1A，其有向图如图15．3(b)所示，以图15-3(c)所示的电路为典型支路，求： (1)关联矩阵A。 (2)支路导纳矩阵Y。 (3)电压源列向量Us。 (4)电流源列向量Is。 (5)列写矩阵形式的节点电压方程(只要列写表达式，不需要进行矩阵计算)。
请帮忙给出正确答案和分析，谢谢！
参考解答
463***105
2024-12-06 03:20:27

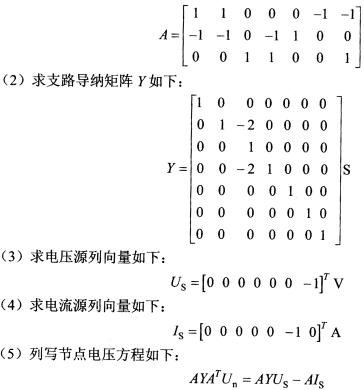

正确答案：(1)根据题中所示电路可得关联矩阵A如下：
(1)根据题中所示电路可得关联矩阵A如下：
