(西安交通大学2007年考研试题)图4一25(a) (b)中的网络NR相同 且仅由电阻组成。请根据已

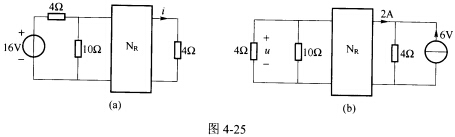

(西安交通大学2007年考研试题)图4一25(a)、(b)中的网络NR相同，且仅由电阻组成。请根据已给出的数据求图4一25(b)中的电压u。
请帮忙给出正确答案和分析，谢谢！
参考解答
463***105
2024-12-07 16:42:42
正确答案：×
根据特勒根定理,不妨设各支路电流和电压都取关联参考方向,并分别用(i1,i2,…,ib)、(u1,u2,…,ub)和来表示两电路中b条支路的电流和电压,则对于任何时间t,均有：可把题图中未变化的电阻放进网络NR中,取如图4—26(a)、(b)所示的支路。由题中己知：u1=16V,i1=?u2=4×i,i2=0将已知条件代入特勒根定理公式,可得：因此可得：
