(北京科技大学2006年考研试题)求如图4一92所示电路的戴维南等效电路。 请帮忙给出正确答案和分析
(北京科技大学2006年考研试题)求如图4一92所示电路的戴维南等效电路。
请帮忙给出正确答案和分析，谢谢！
参考解答
432***105
2024-12-07 16:21:25

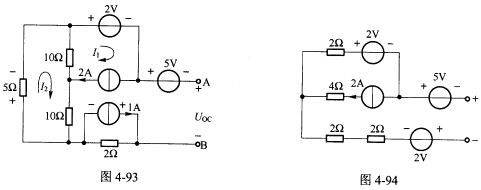

正确答案：画出题解电路如图4—93所示等效电路如图4—94所示。将电路中的电流源断路电压源短路。可得：Req=6ΩI1=2A
根据图4—93列写回路电流方程可得：(5+10+10)I2一10I1=0→I2=0．8A 根据KVL可得：Uoc+5+2+2+5I2=0→Uoc=-13V
画出题解电路如图4—93所示,等效电路如图4—94所示。将电路中的电流源断路,电压源短路。可得：Req=6Ω,I1=2A根据图4—93列写回路电流方程,可得：(5+10+10)I2一10I1=0→I2=0．8A根据KVL,可得：Uoc+5+2+2+5I2=0→Uoc=-13V
