(西安交通大学2007年考研试题)图5一16所示的电路含有理想运算放大器 试求输出电压u0。 请帮忙
(西安交通大学2007年考研试题)图5一16所示的电路含有理想运算放大器，试求输出电压u0。
请帮忙给出正确答案和分析，谢谢！
参考解答
463***105
2024-12-07 06:41:13

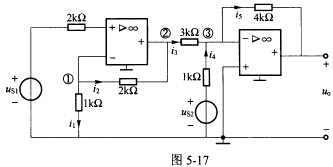

正确答案：由题意画出解题电路如图5-17所示。该电路中存在3个节点有理想运算放大器根据“虚短”、“虚断”对于左边理想运算放大器则有：un1=uS1对于右边理想运算放大器根据“虚短”、“虚断”则有：un3=0u23=un2-un3=un2=u21+un1因此： u23=-u12+un1=2uS1+uS1=3uS1所以：
根据分流原理可得：i3+i4=i5
故输出电压u0为： u0=-4(uS1+uS2)
由题意,画出解题电路如图5-17所示。该电路中存在3个节点,有理想运算放大器,根据“虚短”、“虚断”,对于左边理想运算放大器则有：un1=uS1对于右边理想运算放大器,根据“虚短”、“虚断”,则有：un3=0,u23=un2-un3=un2=u21+un1因此：u23=-u12+un1=2uS1+uS1=3uS1所以：根据分流原理,可得：i3+i4=i5故输出电压u0为：u0=-4(uS1+uS2)
