(武汉理工大学2009年考研试题)(1)求如图9-61(a)所示电路的输入电阻Rab；(2)在如图9

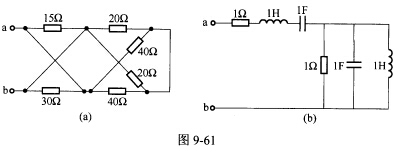

(武汉理工大学2009年考研试题)(1)求如图9-61(a)所示电路的输入电阻Rab；(2)在如图9-61(b)所示电路的中，已知ω=1rad／s，求输入阻抗Zab。
请帮忙给出正确答案和分析，谢谢！
参考解答
463***105
2024-12-06 23:55:41

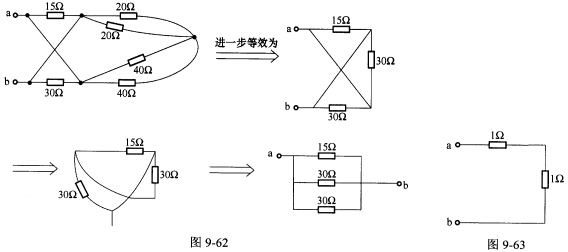

正确答案：(1)题图9-61(a)所示电路的等效电路如图9-62所示。由此可得：Rab=7．5Ω(2)对串联1H电感和1F电容可知由于(j1-j1)=0即发生串联谐振相当于短路；对并联1H电感和1F电容可知
即发生并联谐振相当于开路。因此题图9—61(b)的等效电路如图9-63所示。由此可得：Rab=2Ω
(1)题图9-61(a)所示电路的等效电路如图9-62所示。由此可得：Rab=7．5Ω(2)对串联1H电感和1F电容可知,由于(j1-j1)=0,即发生串联谐振,相当于短路；对并联1H电感和1F电容可知,,即发生并联谐振,相当于开路。因此,题图9—61(b)的等效电路如图9-63所示。由此可得：Rab=2Ω
