(北京科技大学2007年考研试题)已知如图8一3所示电路中电压表读数为：V1：15V；V2：100V

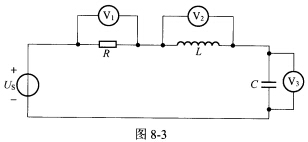

(北京科技大学2007年考研试题)已知如图8一3所示电路中电压表读数为：V1：15V；V2：100V；V3：80V(电压表读数为正弦电压有效值)，求电压US的有效值。
请帮忙给出正确答案和分析，谢谢！
参考解答
463***105
2024-12-06 23:35:07
正确答案：设I=I∠0°U1=15∠0°U2=100∠90°U3=80∠一90°由题意则可得电压US=
=15+j100一j80=15+20j有效值
设I=I∠0°,U1=15∠0°,U2=100∠90°,U3=80∠一90°,由题意,则可得电压US==15+j100一j80=15+20j,有效值
