(中国矿业大学2008年考研试题)如图9—104所示电路中电压表V和V2的读数都是25V 电流表的

大学本科已帮助：人时间:2024-12-06 23:30:40

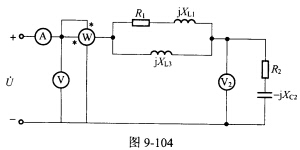

(中国矿业大学2008年考研试题)如图9—104所示电路中，电压表V和V2的读数都是25V，电流表的读数为10A，总电路呈电感性，功率表的读数为2kW。已知R2=15Ω，XL3=50Ω，求总功率因数cosφ、电阻R1上的功率和XC2、R1、XL1的值。

请帮忙给出正确答案和分析，谢谢！

481***105

2024-12-06 23:30:40



正确答案：×
P=250×10cosφ=2×103W,所以：cosφ=0．8令又所以：R2一jXC2=15一j20=25∠一53°Ω因为所以：可得则：所以：R1=50Ω,XL1=100Ω,XC2=20Ω电阻R1上的功率：
