按题目要求作图：（1）在题图1中 画出入射光线AO的反射光线．（2）在题图2中 画出力F的力臂（图中

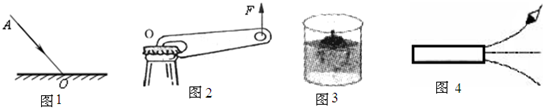

按题目要求作图： （1）在题图1中，画出入射光线AO的反射光线． （2）在题图2中，画出力F的力臂（图中O点为支点）． （3）在题图3中，画出漂浮在水面上的苹果所受重力G的图示． （4）在题图4中，标出条形磁体的N、S极（图中小磁针黑端为N极）．

参考解答

456***107

2024-12-21 14:35:48



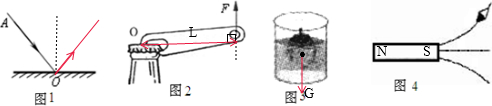

（1）过入射点作出法线，在法线另一侧根据反射角等于入射角作出反射光线，使反射角等于入射角，如图： （2）反向延长力的作用线F，做O到力的作用线的距离．标出力臂L．如下图所示： （3）过重心作竖直向下的重力； （4）小磁针的左下端为N极，所以该点的磁场方向为向左下，又因为磁体周围的磁感线总是由北极出发回到南极的．所以该条形磁体的右端为S极，左端为N极．标注如下图：
