（1）如图1所示 物体静止在斜面上 画出它所受重力和支持力的示意图．（2）如图2所示 S为某发光点

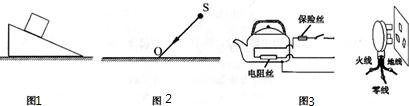

（1）如图1所示，物体静止在斜面上，画出它所受重力和支持力的示意图． （2）如图2所示，S为某发光点，SO是它发出的其中一条光线．根据平面镜成像特点，画出入射光线SO的反射光线． （3）将如图3所示电水壶的3条接线按照安全用电的原则对应连接到插头上．

参考解答

490***107

2024-12-21 14:39:28



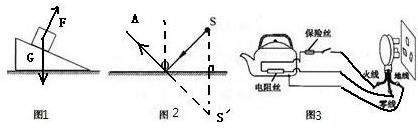

（1）重力的作用点在中心上，方向竖直向下，支持力作用点在中心上，方向垂直斜面斜向上；如图1； （2）先作S点关于平面镜的对称点S′，在连接S′O并延长，OA为SO的反射光线，并标出反射光线传播方向；如图2； （3）保险丝一股接火线，外壳一股接地线，剩余一股接零线，如图3．
