电路如图4．12所示 D为理想二极管 试求：(1)ab以左端口的戴维南等效电路。(2)求Uab及I的
电路如图4．12所示，D为理想二极管，试求：(1)ab以左端口的戴维南等效电路。(2)求Uab及I的值。
请帮忙给出正确答案和分析，谢谢！
参考解答
456***105
2024-12-07 12:25:49

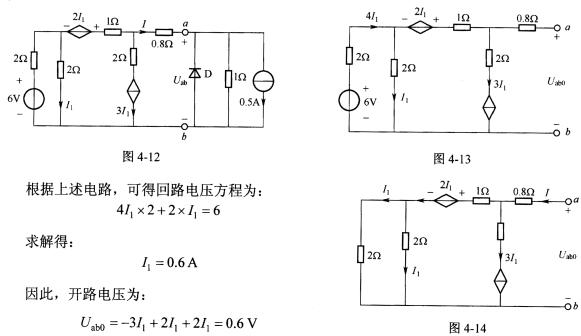

正确答案：根据题意可知要计算ab左端口的戴维南等效电路由于电路包含受控源所以可以采用开路短路法求解。 (1)开路电压计算。电路如图4．13所示。

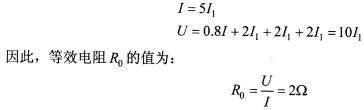

可利用加压法计算等值电阻此时内部电压源相当于短路因此计算电路如图4—14所示。根据上图利用分流原理可得：
故可得出戴维南等效电路如图4．15所示。
(2)可对原电路进行化简化简后如图4。16所示。

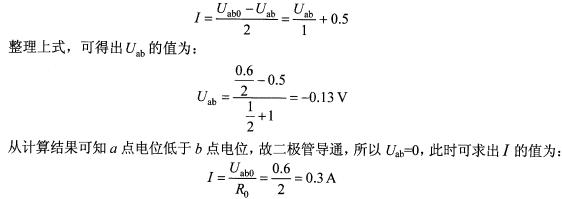

设二极管截止则可得出：
根据题意可知,要计算ab左端口的戴维南等效电路,由于电路包含受控源,所以可以采用开路短路法求解。(1)开路电压计算。电路如图4．13所示。可利用加压法计算等值电阻,此时内部电压源相当于短路,因此计算电路如图4—14所示。根据上图,利用分流原理可得：故可得出戴维南等效电路如图4．15所示。(2)可对原电路进行化简,化简后如图4。16所示。设二极管截止,则可得出：
