按图甲装置进行实验 实验结果如图乙所示．乙中横坐标x表示电路中通过电子的物质的量 纵坐标y表示反应物

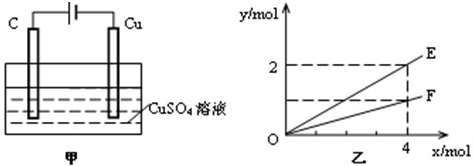

按图甲装置进行实验，实验结果如图乙所示．乙中横坐标x表示电路中通过电子的物质的量，纵坐标y表示反应物或生成物的物质的量，下列叙述不正确的是（ ）
|
参考解答
432***123
2025-04-02 01:42:10
由甲可知，为电解装置，C为阳极，发生4OH--4e-=O2↑+2H2O，Cu为阴极，发生Cu2++2e-=Cu，总反应为2CuSO4+2H2O
A．由电子与物质的物质的量的关系可知E表示反应生成铜的物质的量，故A正确； B．由总反应可知，Cu与水的物质的量相同，则E表示反应消耗水的物质的量，故B正确； C．由电子与物质的物质的量的关系可知F表示反应生成氧气的物质的量，故C正确； D．因硫酸与氧气的物质的量不等，则F不能表示生成硫酸的物质的量，故D错误； 故选D． |
