(郑州大学2004--2005学年第2学期期末试题)如图17—11所示已知非线性电阻的伏安特性为u

大学本科已帮助：人时间:2024-12-06 05:24:07

(郑州大学2004--2005学年第2学期期末试题)如图17—11所示，已知非线性电阻的伏安特性为u=3i+i2(i＞0)。us=0时，i=1A，当us=cos200tmV时，用小信号分析法求电源i。

请帮忙给出正确答案和分析，谢谢！

432***105

2024-12-06 05:24:07



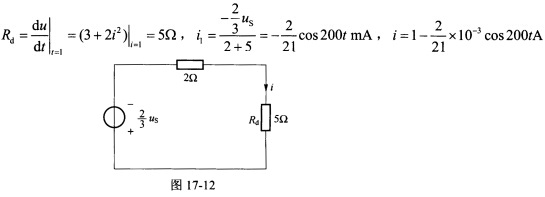

正确答案：题解电路如图17-12所示。
题解电路如图17-12所示。
