列出图1 5-4所示电路的状态方程的矩阵形式。请帮忙给出正确答案和分析谢谢！

大学本科已帮助：人时间:2024-12-06 04:44:07

列出图1 5-4所示电路的状态方程的矩阵形式。

请帮忙给出正确答案和分析，谢谢！

463***105

2024-12-06 04:44:07



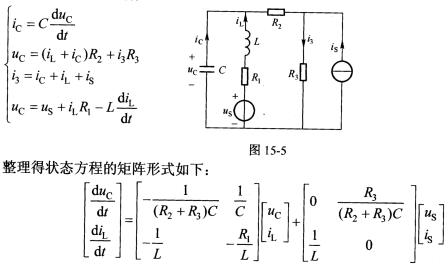

正确答案：根据题图电路可画出计算电路如图15．5所示。利用基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL)可得：
根据题图电路,可画出计算电路如图15．5所示。利用基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL)可得：
