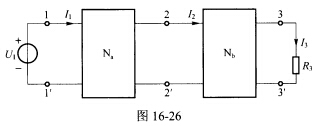

(东南大学2008年考研试题)如图16-26所示二端口网络，Na、Nb分别是两个不同无源线性电阻网络，1一1端接理想电压源U1，在3—3端接线性电阻R3，若：(1)当U1=9V，R3=3Ω时，I2=3A，I3=1A；(2)当U1=10V，R3=0Ω时，I2=4A，I3=2A。求：当U1=13V，R3=6Ω时，I2=?I3=?
请帮忙给出正确答案和分析，谢谢！
参考解答
490***105
2024-12-06 04:37:36
正确答案：根据题意将整个网络传输方程表示为： U1=AU3+BI3I1=CU3+DI3将条件(1)和(2)及U3=R3I3代入得：
当U1=13VR3=6Ω时有：
所以对Nb网络传输参数方程：
代入条件(1)、(2)及U3=R3I3有：U2=3Ab+Bb3=3Cb+DbU2=2Bb4=2Db因此可得：
所以当U1=13VR3=6Ω时有：I3=1AU3=R3I3=6VI2=6Cb+Db=4A
根据题意,将整个网络传输方程表示为：U1=AU3+BI3,I1=CU3+DI3将条件(1)和(2)及U3=R3I3代入得：当U1=13V,R3=6Ω时,有：所以,对Nb网络传输参数方程：代入条件(1)、(2)及U3=R3I3,有：U2=3Ab+Bb,3=3Cb+Db,U2=2Bb,4=2Db因此可得：所以,当U1=13V,R3=6Ω时,有：I3=1A,U3=R3I3=6V,I2=6Cb+Db=4A
