非正弦电路如图13-10所示 已知请帮忙给出正确答案和分析 谢谢！

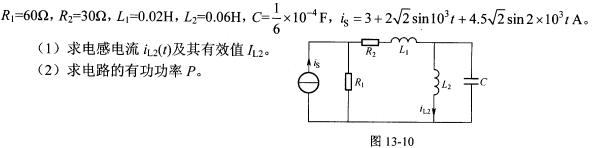

非正弦电路如图13-10所示，已知
请帮忙给出正确答案和分析，谢谢！
参考解答
432***105
2024-12-06 08:21:56

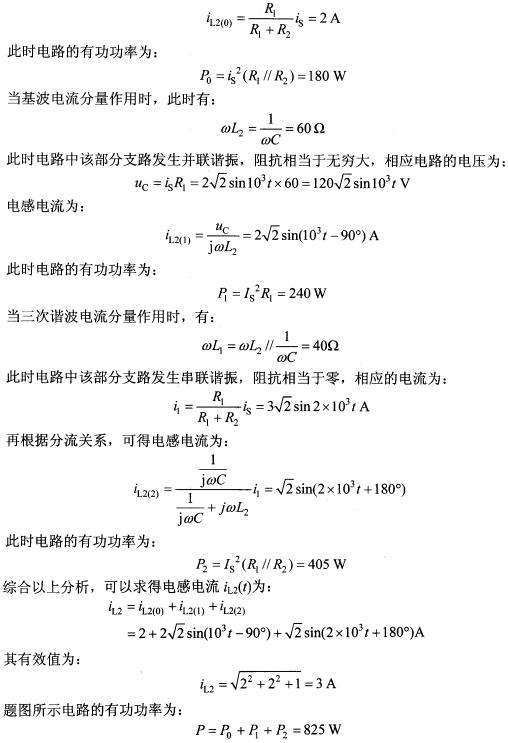

正确答案：由题可知图13．10所示电路包含直流、基波和三次谐波三种电流成分根据叠加原理需要分别对每一种电压成分进行单独计算再求总和。 当直流分量3A作用时电感相当于短路电容相当于开路此时有：
由题可知,图13．10所示电路包含直流、基波和三次谐波三种电流成分,根据叠加原理需要分别对每一种电压成分进行单独计算,再求总和。当直流分量3A作用时,电感相当于短路,电容相当于开路,此时有：
