图13-26所示非正弦电路 R=6Ω。求： (1)电流瞬时值i(t)。 (2)电容电压有效值UC。
图13-26所示非正弦电路，
R=6Ω。求： (1)电流瞬时值i(t)。 (2)电容电压有效值UC。 (3)电阻R吸收的平均功率PR。
请帮忙给出正确答案和分析，谢谢！
参考解答
490***105
2024-12-06 08:18:32

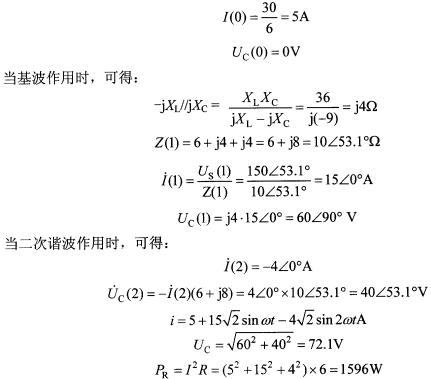

正确答案：分析图13．26所示电路可知该电路包含直流和基波两种电压成分、二次谐波电流成分需要先分别对激励成分进行单独计算然后再求总和。当直流作用时可得：
分析图13．26所示电路可知,该电路包含直流和基波两种电压成分、二次谐波电流成分,需要先分别对激励成分进行单独计算,然后再求总和。当直流作用时,可得：
