(同济大学2003年考研试题)如图14-41所示 已知R=1Ω C=1F L=2H β=2 n=2。

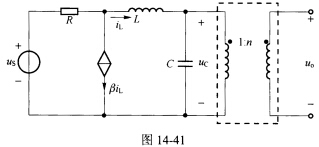

(同济大学2003年考研试题)如图14-41所示，已知R=1Ω，C=1F，L=2H，β=2，n=2。(1)求电压转移函数H(s)=U0(s)／US(s)；(2)当US(T)=δ(t)V时，求单位冲激响应u0(t)；(3)当us(t)=ε(t)V时，求单位阶跃响应u0(t)；(4)当
时，求u0(t)中的正弦稳态响应。
请帮忙给出正确答案和分析，谢谢！
参考解答
473***105
2024-12-06 08:06:31

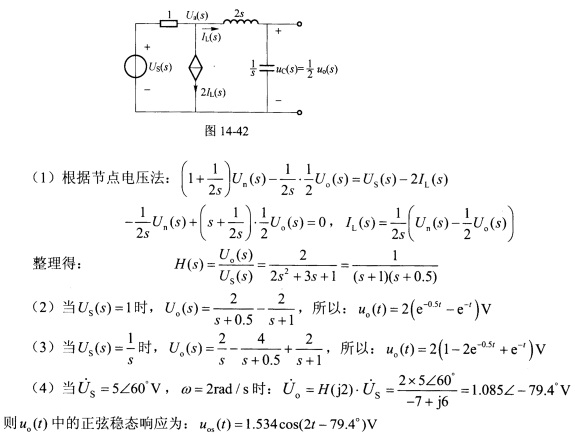

正确答案：运算电路如图14-42所示。
运算电路如图14-42所示。
