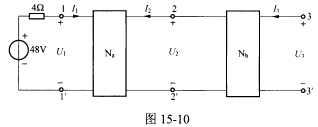

(武汉大学2007年考研试题)如图15-10所示的级联双口网络电路模型中 已知双口网络Na的传输参数
(武汉大学2007年考研试题)如图15-10所示的级联双口网络电路模型中，已知双口网络Na的传输参数矩阵
，Nb为电阻性对称双口网络。当3-3端口短路时，I1=5．5A，I3=-2A。试求：(1)Nb的传输参数矩阵Tb；(2)若在3～3端口连接一电阻R，问R为何值时，它可获得最大功率，并求该最大功率Pmax。
请帮忙给出正确答案和分析，谢谢！
参考解答
490***105
2024-12-06 07:54:39

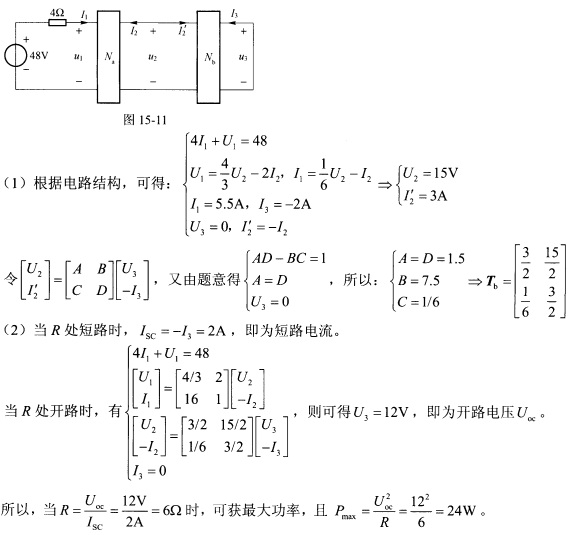

正确答案：当3—3’短路时电路如图15—11所示。
当3—3’短路时,电路如图15—11所示。
