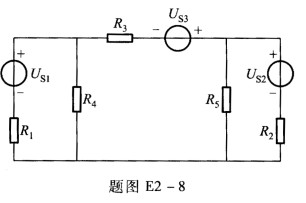

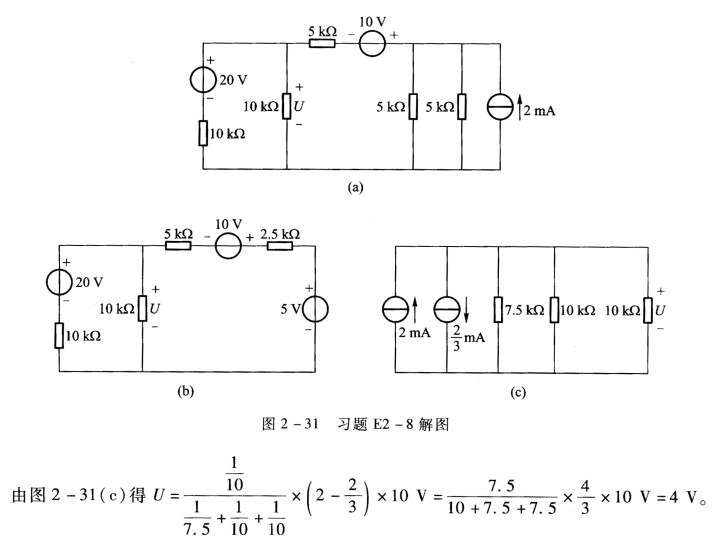

电路如题图E2—8所示 已知US1=20 V US2=10V US3=10 V R1=R4=10 k

参考解答

432***105

2024-12-05 17:02:41



相似问题

• 在题图E1—6(a)所示电路中 已知AB段产生的电功率为500 W 其他三段消耗的电功率分别为50

  在题图E1—6(a)所示电路中，已知AB段产生的电功率为500 W，其他三段消耗的电功率分别为50 W，400 W，50 W，电流方向如图所示。 (1)试标出各段电路两

• 电路如题图E2—7所示 求流过6Ω电阻的电流。 请帮忙给出正确答案和分析 谢谢！

  电路如题图E2—7所示，求流过6Ω电阻的电流。 请帮忙给出正确答案和分析，谢谢！

• 如题图E2—23所示电路 用结点电压法求结点a b之间的电压Uab。 请帮忙给出正确答案和分析 谢谢

  如题图E2—23所示电路，用结点电压法求结点a，b之间的电压Uab。 请帮忙给出正确答案和分析，谢谢！

• 在题图E1—14所示电路中 已知：E1=7 V E2=16 V E3=14 V R1=16Ω R2=

  在题图E1—14所示电路中，已知：E1=7 V，E2=16 V，E3=14 V，R1=16Ω，R2=3Ω，R3=9Ω。求： (1)开关S打开时开关两端的电压Uaa； (2)开关S闭合时流过

• 在图2—17(a)中 已知E=36 V R1=R2=R3=R4 Uab=20V 若将电压源E除去 变

  在图2—17(a)中，已知E=36 V，R1=R2=R3=R4，Uab=20V，若将电压源E除去，变为图2—17(b)，求这时a、b之间的电压Uab的值。 请帮忙给出正确答案和分析，谢谢！
