在题图E1—14所示电路中 已知:E1=7 V E2=16 V E3=14 V R1=16Ω R2=

大学本科 已帮助: 时间:2024-12-05 16:34:58

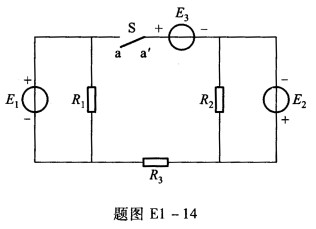

在题图E1—14所示电路中,已知:E1=7 V,E2=16 V,E3=14 V,R1=16Ω,R2=3Ω,R3=9Ω。求: (1)开关S打开时开关两端的电压Uaa; (2)开关S闭合时流过开关的电流,并说明其实际方向。

请帮忙给出正确答案和分析,谢谢!

难度:⭐⭐⭐

题库:大学本科,工学,电气信息类

标签:所示,两端,电流

参考解答

用户头像

456***105

2024-12-05 16:34:58

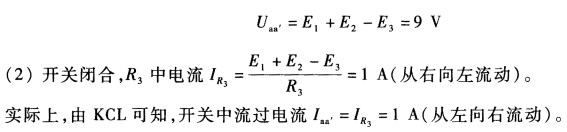

正确答案:(1)开关断开时左右两边电路互相独立工作R3中无电流。
(1)开关断开时,左右两边电路互相独立工作,R3中无电流。
