在图2—17(a)中 已知E=36 V R1=R2=R3=R4 Uab=20V 若将电压源E除去 变

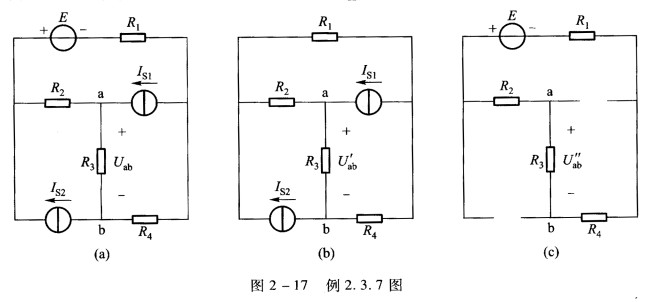

在图2—17(a)中，已知E=36 V，R1=R2=R3=R4，Uab=20V，若将电压源E除去，变为图2—17(b)，求这时a、b之间的电压Uab的值。
请帮忙给出正确答案和分析，谢谢！
参考解答
420***105
2024-12-05 16:38:51

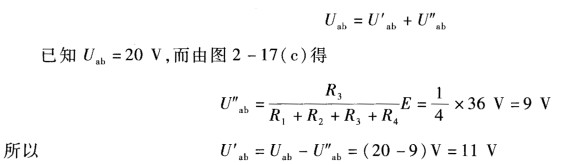

正确答案：根据叠加定理可将图2—17(a)的原电路看成是由图2—17(b)、图2—17(c)两个分电路分别作用结果的叠加。在图2—17(b)中是电流源IS1和IS2共同作用在图2—17(c)中是电压源E单独作用。
说明：应用叠加定理时基于有利于求解的原则可把电源分组每个分电路的电源个数可以不止一个。如本题中是把电流源IS1和IS2作为一组而把电压源E单独考虑的。
根据叠加定理,可将图2—17(a)的原电路看成是由图2—17(b)、图2—17(c)两个分电路分别作用结果的叠加。在图2—17(b)中,是电流源IS1和IS2共同作用,在图2—17(c)中是电压源E单独作用。说明：应用叠加定理时,基于有利于求解的原则,可把电源分组,每个分电路的电源个数可以不止一个。如本题中是把电流源IS1和IS2作为一组,而把电压源E单独考虑的。
