电路如题图E2—1 2所示 求I=? 请帮忙给出正确答案和分析 谢谢！

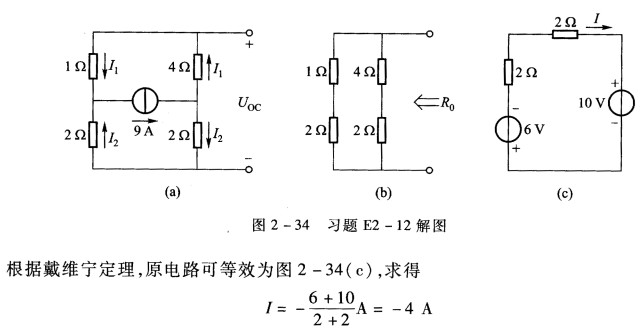

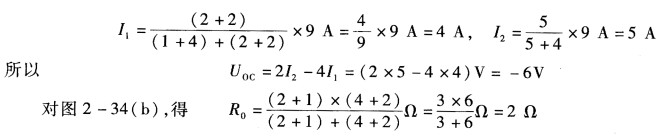

正确答案：这里只要求分析一条支路的电流响应可应用戴维宁定理来进行分析。首先求戴维宁等效电动势和等效电阻的电路分别如图2—34(a)、(b)所示。 对图2—34(a)由分流公式得 注意：按图2—34(a)所示U_OC的参考方向(上正下负)求出的U_OC为负值图2—34(c)中戴维宁等效电动势的极性应与U_OC的参考方向相反(上负下正)否则将导致结果错误。
这里只要求分析一条支路的电流响应,可应用戴维宁定理来进行分析。首先,求戴维宁等效电动势和等效电阻的电路分别如图2—34(a)、(b)所示。对图2—34(a),由分流公式得注意：按图2—34(a)所示UOC的参考方向(上正下负)求出的UOC为负值,图2—34(c)中戴维宁等效电动势的极性应与UOC的参考方向相反(上负下正),否则将导致结果错误。
