电路如题图E2—4所示求各支路电流。请帮忙给出正确答案和分析谢谢！

大学本科已帮助：人时间:2024-12-05 21:15:26

电路如题图E2—4所示，求各支路电流。

请帮忙给出正确答案和分析，谢谢！

4j8***105

2024-12-05 21:15:26



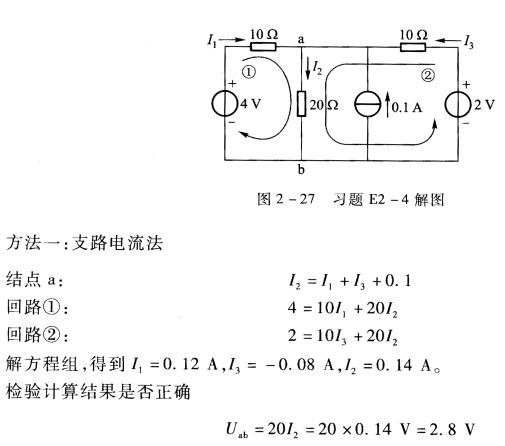

正确答案：设定各支路电流参考方向如图2—27所示。功率平衡计算结果正确。方法二：结点电压法由于只有两个结点应用弥尔曼定理。
设定各支路电流参考方向如图2—27所示。功率平衡,计算结果正确。方法二：结点电压法由于只有两个结点,应用弥尔曼定理。
