理想运算放大器组成与题图E7-17所示电路 试写出输出与输入的关系式。 请帮忙给出正确答案和分析 谢

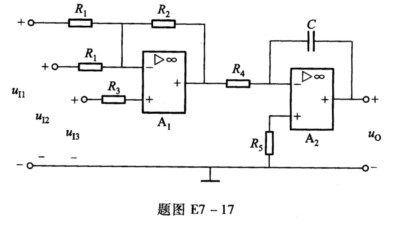

理想运算放大器组成与题图E7-17所示电路,试写出输出与输入的关系式。
请帮忙给出正确答案和分析,谢谢!
参考解答
正确答案:第一级构成差分求和电路 第二级构成积分电路
第一级构成差分求和电路第二级构成积分电路
相似问题
理想运算放大器组成如题图E7-9所示电路。 (1)写出Uo=f(Ui)的关系式。(提示:设置R4上
理想运算放大器组成如题图E7-9所示电路。 (1)写出Uo=f(Ui)的关系式。(提示:设置R4上结点电压为中间过渡变量。) (2)若R1=20 kΩ,R2=200 kΩ,R3=2
有一感性负载 功率P=10 kw 功率因数cosψ=0.6 电源额定电压为220 V 频率为50 H
有一感性负载,功率P=10 kw,功率因数cosψ=0.6,电源额定电压为220 V,频率为50 Hz,若要将功率因数提高到0.9,试求应并联多大的补偿电容,以及并
RL串联电路组成的二端网络 R=50Ω L=3.1 8 mH 已知端口电压 u(t)=[10+100
RL串联电路组成的二端网络,R=50Ω,L=3.1 8 mH,已知端口电压 u(t)=[10+100sin(ωt)+20sin(5ωt)]V,f=100 Hz 试求电流i。请帮忙给出正确答案和分析,谢谢!
图3—37所示电路中 i=[2sin(100t)+sin(300t-15°)]A 今测得电压表V的读
图3—37所示电路中,i=[2sin(100t)+sin(300t-15°)]A,今测得电压表V的读数为155 V,功率表w读数为1 20 W。问R1C值是多少? 请帮忙给出正确答案和分析,谢谢!
由理想运算放大器组成的电路如图7-13所示 求输入与输出之间关系式。 请帮忙给出正确答案和分析 谢谢
由理想运算放大器组成的电路如图7-13所示,求输入与输出之间关系式。 请帮忙给出正确答案和分析,谢谢!
