图4．5．1所示为3个有源滤波器电路。试从如下给出的A～F 6个电压传输函数表达式中找出3个有源滤波

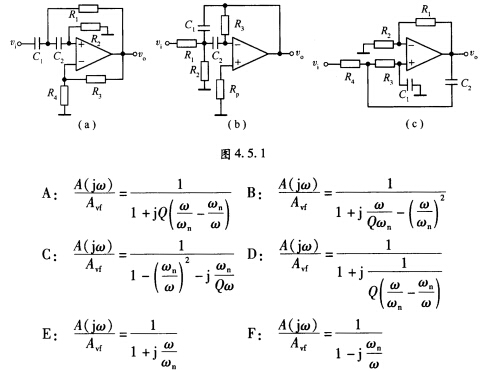

图4．5．1所示为3个有源滤波器电路。试从如下给出的A～F 6个电压传输函数表达式中找出3个有源滤波器电路各自对应的传输函数表达式。并为下述两种对模拟信号的处理选择相应的电路。 (1)让最高频率为fH的直流信号通过，其他频率成分被抑制； (2)只让频率范围为fL～fH且fL≠0的信号通过，其他频率成分被抑制。
此题为多项选择题。请帮忙给出正确答案和分析，谢谢！
参考解答
413***103
2024-11-24 04:50:18
正确答案：解：电路(a)为二阶高通滤波器对应表达式C；电路(b)为二阶带通滤波器对应表达式A；电路(c)为二阶低通滤波器对应表达式B。(1)应选择低通滤波器电路为(c)；(2)应选择带通滤波器电路(b)。
