某变电所装设一台三绕组变压器 额定电压为110／38．5／6．6kV 其等值电路(参数归算至高压侧)

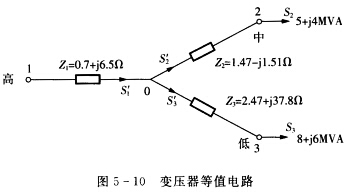

某变电所装设一台三绕组变压器，额定电压为110／38．5／6．6kV，其等值电路(参数归算至高压侧)和负荷如图5—10所示，实际变比为110／38．5／6．6kV，低压母线电压为6kV，试求高、中压侧的实际电压。
请帮忙给出正确答案和分析，谢谢！
参考解答
413***105
2024-12-08 13:49:24
正确答案：(1)将低压侧实际电压6kV折算到高压侧

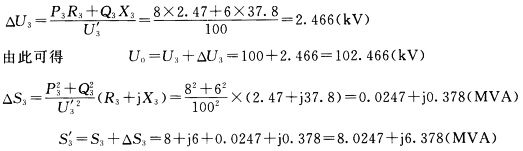

计算低压侧绕组阻抗Z3中的电压损耗及功率损耗

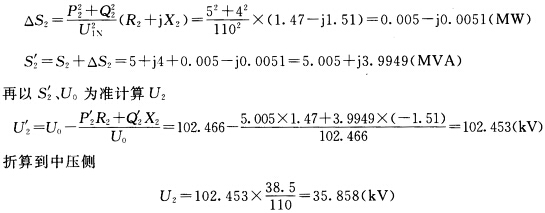

(2)计算中压侧绕组阻抗Z2中的功率损耗及电压中压侧绕组阻抗已折算至高压侧计算功率损耗时应取高压侧额定电压值

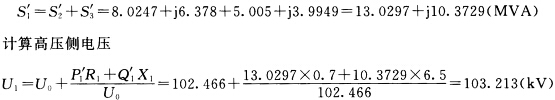

(3)求高压侧电压
(1)将低压侧实际电压6kV折算到高压侧计算低压侧绕组阻抗Z3中的电压损耗及功率损耗(2)计算中压侧绕组阻抗Z2中的功率损耗及电压中压侧绕组阻抗已折算至高压侧,计算功率损耗时应取高压侧额定电压值(3)求高压侧电压
