升压变压器的容量为31．5MVA 变比为121±2×2．5％／10．5kV 归算到高压侧的阻抗为3+
升压变压器的容量为31．5MVA，变比为121±2×2．5％／10．5kV，归算到高压侧的阻抗为3+j48Ω。在最大负荷和最小负荷时通过变压器的功率分别为Smax=24+j16MVA和Smin=15+j10MVA，高压侧的要求电压分别为U1max=120kV和U1min=110．5kV。发电机电压的可能调整范围是(10～11)kV。试选择分接头。
请帮忙给出正确答案和分析，谢谢！
参考解答
420***105
2024-12-08 13:37:44
正确答案：计算最大、最小负荷时变压器的电压损耗

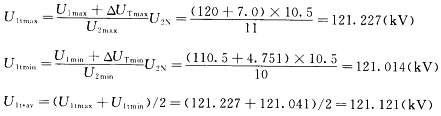

根据所给发电机电压的可能调整范围在最大负荷和最小负荷运行时低压侧的电压可以分别取为U2max=11kV和U2min=10kV则有
选取与U1t最接近的分接头故选主抽头其电压U1t=121kV。选出最接近的标准分接头验算对发电机端电压的实际要求
计算结果表明所选分接头基本满足调压要求。
计算最大、最小负荷时变压器的电压损耗根据所给发电机电压的可能调整范围,在最大负荷和最小负荷运行时低压侧的电压可以分别取为U2max=11kV和U2min=10kV,则有选取与U1t最接近的分接头,故选主抽头,其电压U1t=121kV。选出最接近的标准分接头,验算对发电机端电压的实际要求计算结果表明,所选分接头基本满足调压要求。
