有一额定电压为220kV的输电线路如图5—9(a)所示。线路参数如下：R=16．9Ω X=83．1Ω
有一额定电压为220kV的输电线路如图5—9(a)所示。线路参数如下：R=16．9Ω，X=83．1Ω，B=5．79×10-4S。已知线路首端电压UA=224kV，线路末端接有负荷SB=40+j30MVA。试计算：(1)正常情况下，线路末端电压大小及相位；(2)当线路末端的断路器QF跳开时，线路末端电压大小及相位。
请帮忙给出正确答案和分析，谢谢！
参考解答
463***105
2024-12-08 13:31:38

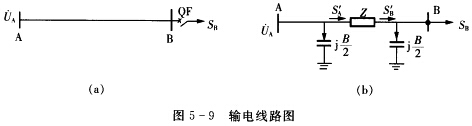

正确答案：作该线路的等值电路如图5—9(b)所示。

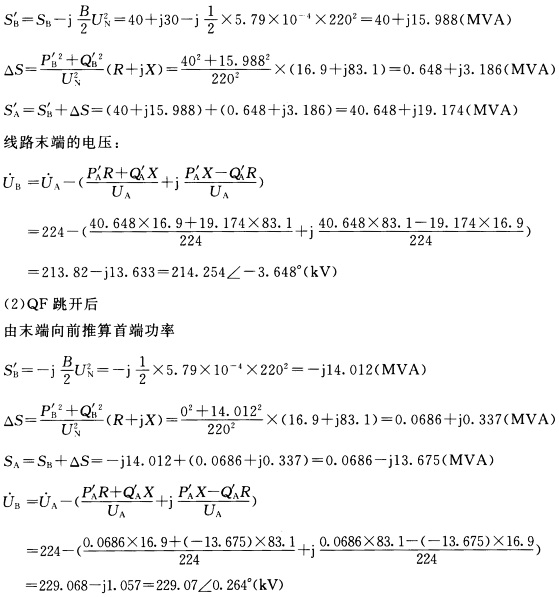

(1)正常情况下由末端向前推算首端功率
作该线路的等值电路如图5—9(b)所示。(1)正常情况下由末端向前推算首端功率
