求图4．23所示电路ab端的戴维南等效电路。 请帮忙给出正确答案和分析 谢谢！
求图4．23所示电路ab端的戴维南等效电路。
请帮忙给出正确答案和分析，谢谢！
参考解答
413***105
2024-12-07 12:30:09
正确答案：分析题意可知该题为求解与戴维南等效电路相关的问题因此只需计算出开路电压和短路电流即可。 (1)计算开路电压Uoc。利用节点电压法其计算电路如图4．24所示。

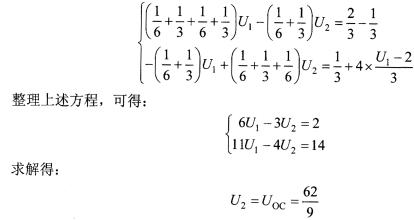

可列出节点电压方程如下：

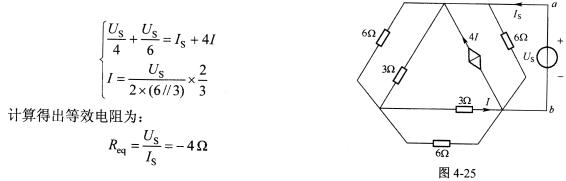

(2)计算等效电阻。 由于电路包含受控源因此求解电路时需要外加激励源此时内部电压源短路其等效电路如图4．25所示。 根据基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL)可得：
分析题意可知,该题为求解与戴维南等效电路相关的问题,因此只需计算出开路电压和短路电流即可。(1)计算开路电压Uoc。利用节点电压法,其计算电路如图4．24所示。可列出节点电压方程如下：(2)计算等效电阻。由于电路包含受控源,因此求解电路时需要外加激励源,此时内部电压源短路,其等效电路如图4．25所示。根据基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL),可得：
