如题图9—4所示的简单电力系统。发电机参数：Xd=1．8 Xd=0．29；变压器T1：XT1=0．1
如题图9—4所示的简单电力系统。发电机参数：Xd=1．8，Xd=0．29；变压器T1：XT1=0．12，变压器T2：XT2=0．14；每条输电线的电抗：XL=1．2；受端为无线大系统电压U0=1．0；发电机向受端输送功率P0=1．0，cosφ0=0．9。试求下述各情况下系统的功率极限值及静态稳定储备系数。(1)未装自动励磁调节器时；(2)装有一般比例式调节器时；(3)装有特制的灵敏的强力式调节器时。
请帮忙给出正确答案和分析，谢谢！
参考解答
406***105
2024-12-08 04:05:20

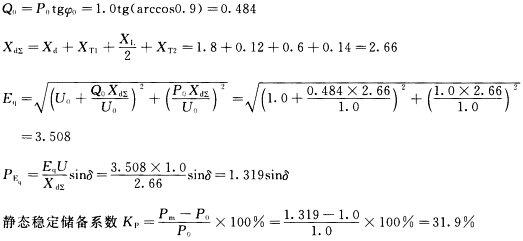

正确答案：(1)未装自动励磁调节器时即Eq为常数

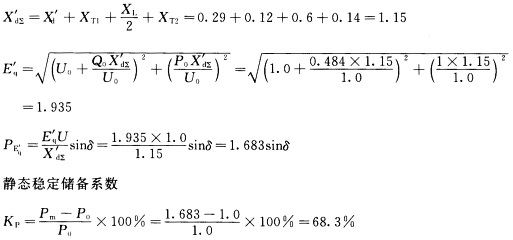

(2)装有一般比例式调节器时即Eq'为常数

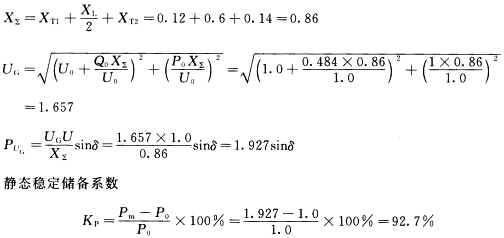

(3)装有特制的灵敏的强力式调节器时机端电压UG为常数
(1)未装自动励磁调节器时,即Eq为常数(2)装有一般比例式调节器时,即Eq'为常数(3)装有特制的灵敏的强力式调节器时,机端电压UG为常数
