求图3—6所示电路中的电流以及电流源发出的功率。请帮忙给出正确答案和分析谢谢！

大学本科已帮助：人时间:2024-12-08 03:42:32

求图3—6所示电路中的电流以及电流源发出的功率。

请帮忙给出正确答案和分析，谢谢！

420***105

2024-12-08 03:42:32



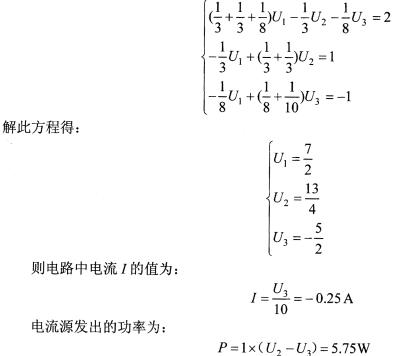

正确答案：根据图示电路可利用节点电压法求解其电路如图3—7所示。按照上面的电路图可列写节点电压方程为：
根据图示电路,可利用节点电压法求解,其电路如图3—7所示。按照上面的电路图,可列写节点电压方程为：
