(西安交通大学2007年考研试题)如图3一13所示的电路中各参数已给定 试求受控源的功率 并说明是吸
(西安交通大学2007年考研试题)如图3一13所示的电路中各参数已给定，试求受控源的功率，并说明是吸收功率还是发出功率。
请帮忙给出正确答案和分析，谢谢！
参考解答
406***105
2024-12-08 03:42:09

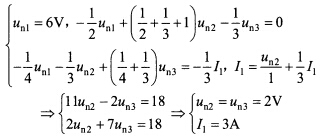

正确答案：根据节点电压法选0为参考节点列出节点电压方程可得：
根据节点3的电压则求得受控源两端电压为：u=un3+12=14V 流经受控源的电流为：I1／3=1A则可求得受控源的功率为：
因为P＞0所以受控源的功率为吸收功率。
根据节点电压法,选0为参考节点,列出节点电压方程,可得：根据节点3的电压,则求得受控源两端电压为：u=un3+12=14V流经受控源的电流为：I1／3=1A则可求得受控源的功率为：因为P＞0,所以受控源的功率为吸收功率。
